電參數測量 SINCE 1988| 項目/型號 | 8961C2 | 8961F2 |
|---|---|---|
| 輸入單元 | 三相 | 三相 |
| 基本精度 | 0.2級，± （讀數0.1%+量程0.1%） | 0.5級，± （讀數0.4%+量程0.1%） |
| 測量帶寬 | 5Hz-800Hz | 45Hz-65Hz |
| 輸入量程 | 交流 電壓：6.0-600V電流：5mA-5A（可擴展互感器） 直流 電壓：0.1-100V電流：20mA-20A | 電壓：9.0V-600V 電流：5mA-5A（可擴展互感器） |
| 測試參數 | 電壓U、電流I、 頻率f、 有功功率P、 無功功率Q、 視在功率S、 功率因數PF、 峰值電壓U±PK、 峰值電流I±PK、 峰值因數CF、電能累計E、 諧波失真、 諧波成分、效率等 | 電壓U、電流I、 頻率f、 有功功率P、功率因數PF、 峰值電壓U±PK、 峰值電流I±PK、 電能累計E、諧波失真、 諧波成分等 |
| 允許過載 | 120%輸入量程 | 120%輸入量程 |
| 采樣速率 | 25000次/秒（3路電壓、3路電流同時采樣） | 8000次/秒（3路電壓、3路電流同時采樣） |
| 諧波測量 | （20～65）Hz：三相1～128次諧波及總諧波； （65～120）Hz：三相1～64次諧波及總諧波； （120～420）Hz：三相1～32次諧波及總諧波； （420～800）Hz：三相1～16次諧波及總諧波； | 1-50次諧波及總諧波、精度等級:B級 |
| 顯示方式 | 5.6寸大屏幕彩色液晶顯示 | 七窗口 7段LED顯示 |
| 顯示更新 | 1次/秒 | 1次/秒 |
| 通訊接口 | 標配接口：USB和RS232/485 | 標配接口：RS232/485 |
| 工作環境 | 溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa | 溫度(0～40)℃ 濕度(20%～75%)RH 大氣壓 (86～106)kPa |
| 整機功耗 | ＜10VA | ＜10VA |
| 儀表重量 | 約4.0Kg | 約3.5Kg |
| 整機功耗 | ＜10VA | ＜10VA |
| 工作電源 | AC 100V～265V，50/60Hz | AC 100V～265V，50/60Hz DC 100-300V |
| 外形尺寸 | 寬*高*深（308*186*407）mm | 寬×高×深 （223.5×151.5×384）mm |
| 開孔尺寸 | 寬*高（296*166）mm | 寬×高（209x128）mm |
| 測試功能 | |
|---|---|
| 測試功能 | 測量參數 |
| 穩態測試 | 電壓（U:V），電流（I:A），有功功率（P:W）,功率因數（PF）,視在功率（S:VA）,無功功率（Q:Var）, 有功電能（Ep:W·h）, 無功電能（Eq:Var·h）。 |
| 波形 | 全部波形，電壓波形，電流波形，分相波形，波形數據：電壓調制率，電壓峰值Upk，電壓波峰系數Ucf，電壓畸變率，電流峰值Ipk，電流波峰系數Icf。 |
| 諧波 | 電壓總諧波（波形畸變率），電流總諧波；諧波棒形圖，電壓偏離系數； |
| 電壓電流分次諧波（工頻128次，中頻32次）；電話諧波因數（工頻）。 | |
| 不平衡度 | 電壓不平衡度，三相電壓基波數據，零序電壓，負序電壓，正序電壓； |
| 電壓角度，電流角度，相角度；相量圖。 | |
| 整定測試 | 電壓整定上升范圍，相對的電壓整定上升范圍； |
| 電壓整定下降范圍，相對的電壓整定下降范圍； | |
| 頻率整定上升范圍，相對的頻率整定上升范圍； | |
| 頻率整定下降范圍，相對的頻率整定下降范圍。 | |
| 波動測試 | 波動電壓最大值，最小值，穩態電壓偏差； |
| 波動頻率最大值，最小值，穩態頻率帶。 | |
| 突加測試 | 加載時下降的最低瞬時電壓，瞬態電壓偏差，負載增加后的電壓恢復時間； |
| （加 載） | 加載時下降的最低瞬時頻率，瞬態頻率偏差，負載增加后的頻率恢復時間。 |
| 突卸測試 | 卸載時上升的最高瞬時電壓，瞬態電壓偏差，負載減少后的電壓恢復時間； |
| （減 載） | 卸載時上升的最高瞬時頻率，瞬態頻率偏差，負載減少后的頻率恢復時間。 |
| 錄波 | 三相電壓，三相電流同時錄波。 |
| 四種錄波模式：25600點/秒，12800點/秒， 6400點/秒，3200點/秒。 | |

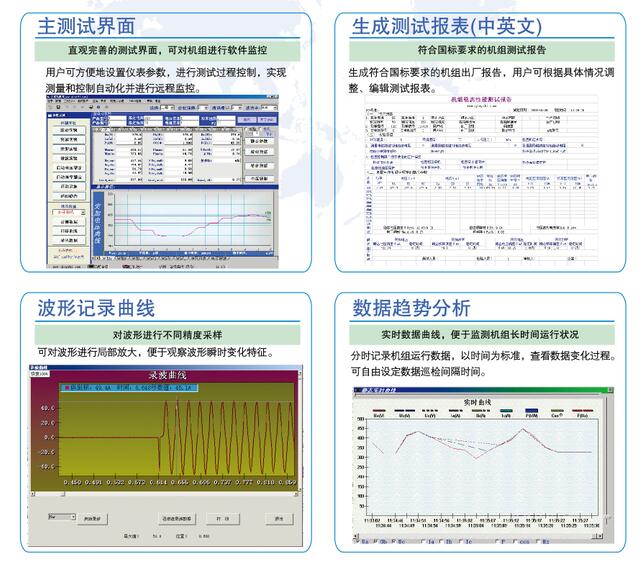

利用計算機對儀器進行控制并觀看數據，并生成國標要求的報表
測試系統

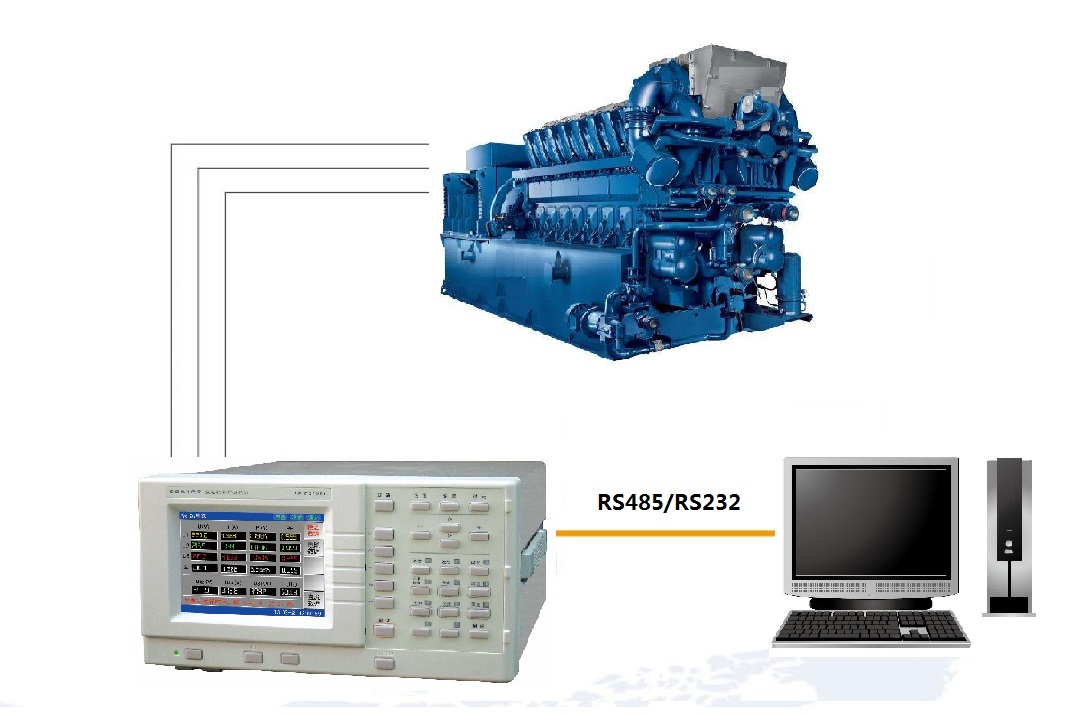

具有光電隔離RS485和RS232串口通訊功能, 一臺計算機可以與32臺儀表同時通訊,串口功能強大，不僅可以召測所有穩態參數,還能召測突加、突卸、電壓、電流、頻率曲線,及電壓、電流諧波曲線及諧波含量。與上位計算機配合使用, 臺發電機專用測試儀基本上可以將發電機所有的電參數測量完成。
